10kV高压开关柜是电力系统中用于接收和分配电能的关键设备，广泛应用于变电站、工矿企业、高层建筑等场所。根据功能不同，开关柜可分为进线柜、出线柜、母联柜、PT柜等。其中，进线柜和出线柜是最基本、最常用的两种。本文将详细解析10kV高压开关柜的进线柜与出线柜。

一、高压开关柜概述
高压开关柜（又称高压成套开关设备）是按一定接线方案，将高压电器（如断路器、隔离开关、互感器、避雷器等）组装在封闭或半封闭的金属柜体中，用于实现电能的接受、分配、控制和保护。10kV电压等级属于中压范畴，是配电系统中最常见的电压等级之一。

二、进线柜详解

1. 定义与作用
进线柜，又称受电柜，是从外部电源（如上级变电站、发电机）引入电能的开关柜。它通常安装在变电站的电源进线侧，负责将电能从进线线路接入母线系统，并对进线进行控制、保护和测量。

1. 主要组成元件

• 断路器：如真空断路器，用于接通和断开进线电路，切除故障电流。
• 电流互感器（CT）：测量进线电流，为保护装置和计量仪表提供信号。
• 电压互感器（PT）：测量进线电压，提供电压信号（有时单独设置PT柜）。
• 避雷器：限制过电压，保护设备绝缘。
• 隔离开关：提供可见断点，确保检修安全。
• 保护装置：如微机综合保护装置，实现过流、速断、接地等保护。
• 测量仪表：如电流表、电压表、功率表等。

3. 工作原理
正常运行时，进线柜的断路器处于合闸状态，电能通过进线电缆或母线进入开关柜，再经断路器、隔离开关等传递至主母线。当进线侧发生短路、过载等故障时，保护装置动作，断路器跳闸，切断故障电流，保障系统安全。

4. 典型接线方案
常见的进线柜接线方案有：单母线进线、单母线分段进线、双电源进线等。根据供电可靠性要求选择。

三、出线柜详解

1. 定义与作用

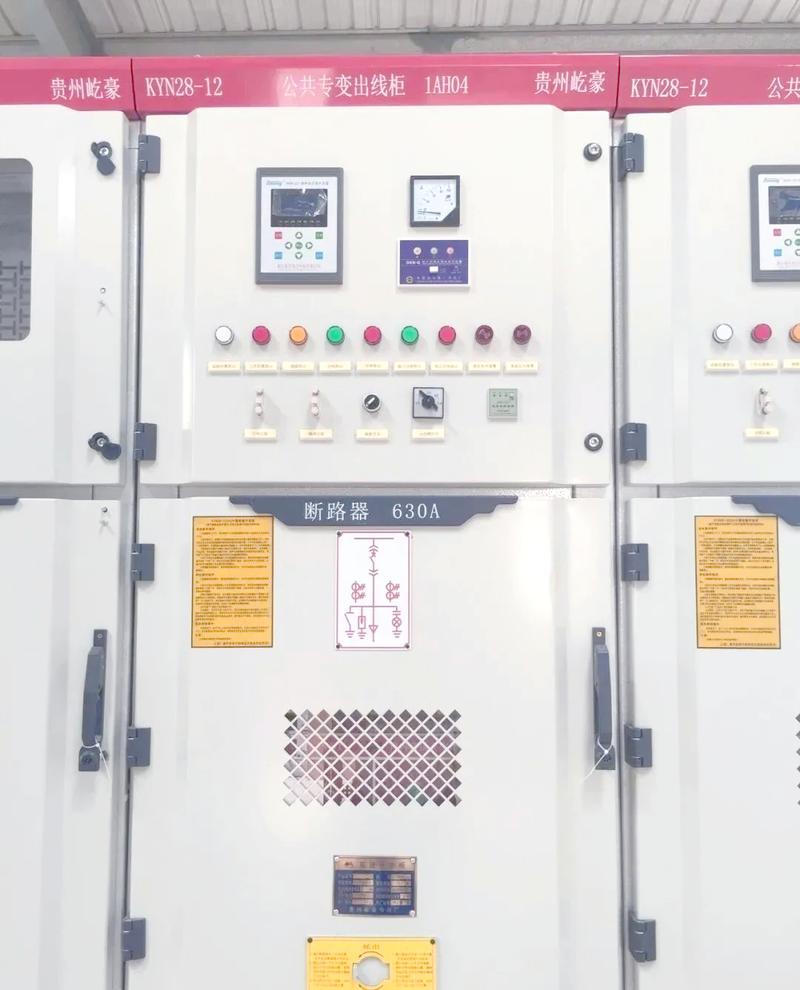

出线柜，又称馈电柜，是从主母线引出电能至各用电设备或负荷的开关柜。它负责将电能分配至不同的馈出线路，并对每条出线进行控制、保护和测量。

1. 主要组成元件

• 断路器：用于控制出线电路的通断，切除故障。
• 电流互感器：测量出线电流，提供保护信号。
• 接地开关：用于检修时接地，保障安全。
• 保护装置：实现过流、速断、零序保护等。
• 测量仪表：如电流表、电能表等。

3. 工作原理
出线柜的断路器合闸后，电能从主母线经断路器、电流互感器等输送至出线线路，供给下级负荷。当出线发生故障时，保护装置动作，断路器跳闸，隔离故障线路，避免影响母线和其他出线。

4. 典型接线方案
出线柜通常采用电缆出线或架空出线。根据负荷性质，可配置不同的保护方式（如三段式电流保护、零序保护等）。

四、进线柜与出线柜的区别与联系
| 项目 | 进线柜 | 出线柜 |
|------|--------|--------|
| 功能 | 接受电能 | 分配电能 |
| 安装位置 | 电源侧 | 负荷侧 |
| 断路器数量 | 通常1台 | 可多台 |
| 保护方向 | 进线保护 | 出线保护 |
| 操作频率 | 较低 | 较高 |

联系：两者均属于高压开关柜，结构相似，均包含断路器、互感器、保护装置等。进线柜为出线柜提供电源，出线柜将电能送至负荷，共同构成配电系统。

五、选型与注意事项

1. 根据系统短路容量选择断路器开断能力。
2. 根据负荷电流选择互感器变比。
3. 根据保护要求配置保护装置。
4. 考虑柜体尺寸、进出线方式、操作机构等。
5. 遵循相关国家标准，如GB 3906、DL/T 404等。

六、
10kV高压开关柜的进线柜和出线柜是配电系统中不可或缺的组成部分。正确理解和选择进线柜与出线柜，对保障电力系统安全、可靠、经济运行具有重要意义。随着智能电网的发展，高压开关柜正朝着智能化、小型化、环保化方向演进，进线柜和出线柜的功能也将更加完善。
